F-SERIE RADIAL

by Elmo Rietschle

Ein- und mehrstufige Radialgebläse für den
industriellen Gebrauch

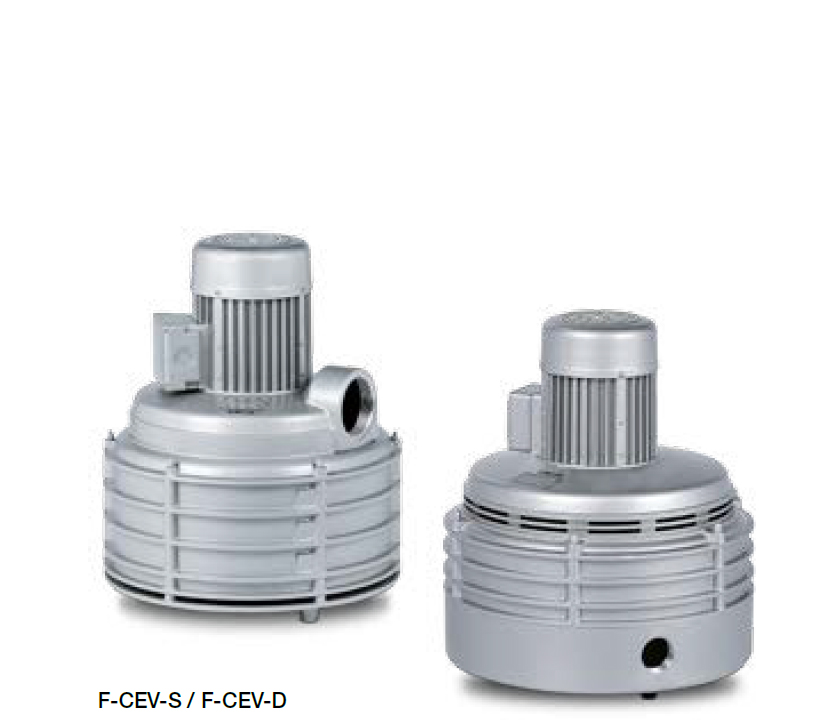

F-CEV & CEVF mehrstufige Radialgebläse

Diese mehrstufigen Radialgebläse sind in mehreren Ausführungen erhältlich. Die F-CEV-S Gebläse für den Saugbetrieb und die F-CEV-D Gebläse für den Druckbetrieb sind für vielfältige industrielle Einsatzfälle geeignet.

Die F-CEVF Gebläse gibt es wahlweise mit niedrigem Filtertopf und Staubabscheider oder großvolumigem Filtertopf bzw. Sammelbehälter. Die Anwendungsgebiete der F-CEVF Gebläse liegen hauptsächlich in der Verpackungs- und papierverarbeitenden Industrie.

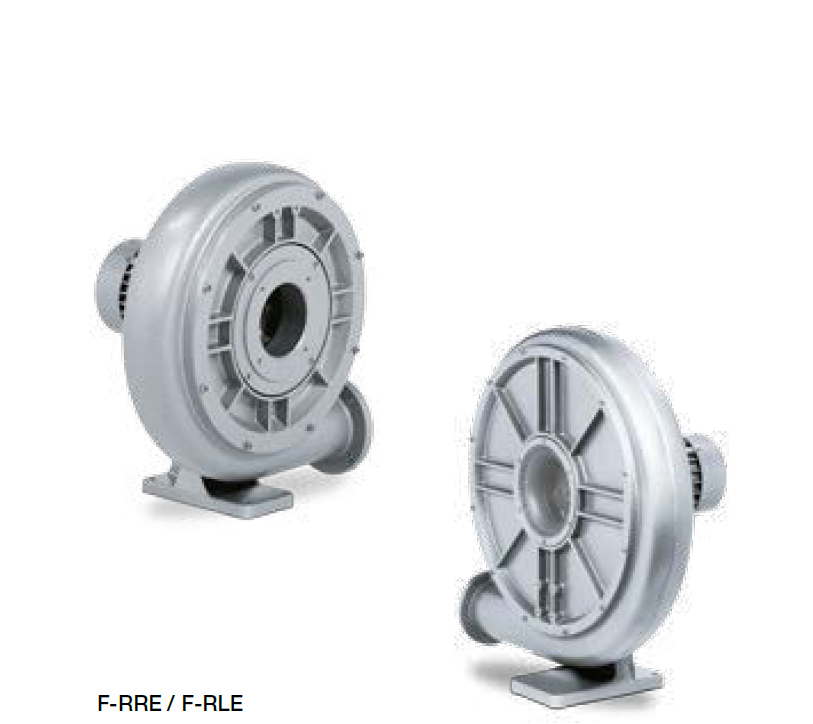

F-RRE & F-RLE einstufige Radialgebläse

Diese einstufigen Radialgebläse sind in mehreren Baugrößen erhältlich und sowohl für den Saugbetrieb als auch den Druckbetrieb im industriellen Einsatz geeignet. Sie sind ideal für Anwendungen, die hohe Volumenströme bei kleinen Druckdifferenzen erfordern. Ausführungen mit Drehzahlregelung über Umrichter sind verfügbar.

Die Aufstellung der F-RRE und F-RLE Gebläse, auch in Luftversorgungsschränken, kann wahlweise horizontal oder vertikal (Motor oben), mit oder ohne Fuß erfolgen. Durch verschiedene Anschlussstellungen, Rechtslaufvariante (F-RER) und Linkslaufvariante (F-REL), ist größtmögliche Flexibilität beim Einbau in Anlagen gewährleistet.

Die Vorteile:

  • gegossene Gehäuse und Laufräder
  • robust und wirtschaftlich
  • Dauerschmierung der Lager
  • leiser und schwingungsarmer Lauf
  • betriebssicher und belastbar
  • weltweiter Service
  • Drehzahlregelung über Umrichter möglich

Produktübersicht

Radialgebläse - Reihe CEV-S
schnelle Hochlauf durch extrem leichte Laufräder

Radialgebläse - Reihe CEVF (29)
mit niedrigem Filtertopf und Staubabscheider

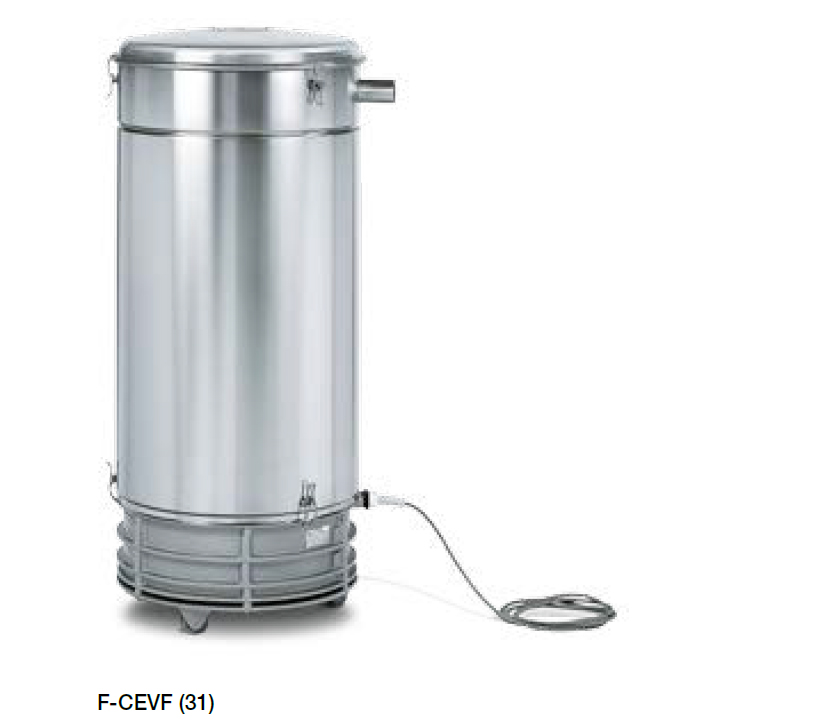

Radialgebläse - Reihe CEVF (31)
mit hohem Filtertopf und Sammelbehälter

Radialgebläse - Reihe RER/REL
wartungsfrei durch Dauerfettschmierung


TECHNICAL SPECIFICATIONS

   Vakuum    Druck


Anwendungsbeispiele



Industrie

■ Absauganlagen
■ Trocknungsanlagen
■ Industriesauger


Food- und Non-Food-Verpackung

■ Folienrandstreifenabsaugung


Druckindustrie

■ Luftversorgungsschränke für Druckmaschinen
■ Luftversorgungsschränke für Weiterverarbeitungsmaschinen


Holzindustrie

■ Absauganlagen

Umwelttechnik

■ Absauganlagen
■ Belüftungsanlagen
■ Trocknungsanwendungen
■ Abwasserbehandlung


Klima-/Kälte-/Lufttechnik


Textilindustrie

■ Absauganwendung
■ Trocknung


Fördertechnik




VAKUUM & DRUCK

F-SERIE ■ REIHE : CEV und CEVF

Auswahl- und Bestelldaten 50 und 60 Hz

CEV 3709-S3

Motor
Frequenz :             50 / 60Hz
Leistung :              0,55 / 0,65 kW

Spannung 50Hz :   230 / 400V
Spannung 60Hz :   220 / 380V
Strom 50Hz :          2,85 / 1,65 A
Strom 60 Hz :         4,0 / 2,3 A
Gewicht :                ca. 30kg
Schalldruckpegel : 72 / 73 dB(A)

CEV 3709-S4

Motor
Frequenz :             50 / 60Hz
Leistung :              0,75 / 0,9 kW

Spannung 50Hz :   230 / 400V
Spannung 60Hz :   220 / 380V
Strom 50Hz :          5,4 / 3,1 A
Strom 60 Hz :         4,5 / 2,6 A
Gewicht :                ca. 38kg
Schalldruckpegel : 73 / 74 dB(A)

CEV 3709-S5

Motor
Frequenz :             50 / 60Hz
Leistung :              1,1 / 1,3 kW

Spannung 50Hz :   230 / 400V
Spannung 60Hz :   220 / 380V
Strom 50Hz :          5,2 / 3,0 A
Strom 60 Hz :         5,9 / 3,4 A
Gewicht :                ca. 42kg
Schalldruckpegel : 73 / 74 dB(A)

CEV 3718-S3

Motor
Frequenz :             50 / 60Hz
Leistung :              1,1 / 1,3 kW

Spannung 50Hz :   230 / 400V
Spannung 60Hz :   220 / 380V
Strom 50Hz :          5,4 / 3,1 A
Strom 60 Hz :         auf Anfrage
Gewicht :                ca. 38kg
Schalldruckpegel : 75 / 76 dB(A)

CEV 3718-S4

Motor
Frequenz :             50 / 60Hz
Leistung :              1,5 / 1,8 kW

Spannung 50Hz :   230 / 400V
Spannung 60Hz :   220 / 380V
Strom 50Hz :          6,1 / 3,5 A
Strom 60 Hz :         8,15 / 4,7 A
Gewicht :                ca. 42kg
Schalldruckpegel : 75 / 76 dB(A)

CEVF 3718-3 (29)

Motor
Frequenz :             50 / 60Hz
Leistung :              1,1 / 1,3 kW

Spannung 50Hz :   230 / 400V
Spannung 60Hz :   220 / 380V
Strom 50Hz :          3,6 / 2,1 A
Strom 60 Hz :         7,8 / 4,5 A
Gewicht :                ca. 40kg
Schalldruckpegel : 72 / 73 dB(A)

CEVF 3718-3 (31)

Motor
Frequenz :             50 / 60Hz
Leistung :              2,2 / 2,6 kW

Spannung 50Hz :   230 / 400V
Spannung 60Hz :   220 / 380V
Strom 50Hz :          9,1 / 5,3 A
Strom 60 Hz :         8,7 / 5,0 A
Gewicht :                ca. 52kg
Schalldruckpegel : 74 / 75 dB(A)

CEVF 3718-4 (29)

Motor
Frequenz :             50 / 60Hz
Leistung :              1,5 / 1,8 kW

Spannung 50Hz :   230 / 400V
Spannung 60Hz :   220 / 380V
Strom 50Hz :          5,9 / 3,4 A
Strom 60 Hz :         7,8 / 4,5 A
Gewicht :                ca. 44kg
Schalldruckpegel : 73 / 74 dB(A)

CEV 3709-D3

Motor
Frequenz :             50 / 60Hz
Leistung :              0,55 / 0,65 kW

Spannung 50Hz :   230 / 400V
Spannung 60Hz :   220 / 380V
Strom 50Hz :          2,85 / 1,65 A
Strom 60 Hz :         4,0 / 2,3 A
Gewicht :                ca. 30kg
Schalldruckpegel : 72 / 73 dB(A)

CEV 3709-D4

Motor
Frequenz :             50 / 60Hz
Leistung :              0,75 / 0,9 kW

Spannung 50Hz :   230 / 400V
Spannung 60Hz :   220 / 380V
Strom 50Hz :          5,4 / 3,1 A
Strom 60 Hz :         4,5 / 2,6 A
Gewicht :                ca. 38kg
Schalldruckpegel : 73 / 74 dB(A)

CEV 3709-D5

Motor
Frequenz :             50 / 60Hz
Leistung :              1,1 / 1,3 kW

Spannung 50Hz :   230 / 400V
Spannung 60Hz :   220 / 380V
Strom 50Hz :          5,2 / 3,0 A
Strom 60 Hz :         5,9 / 3,4 A
Gewicht :                ca. 42kg
Schalldruckpegel : 73 / 74 dB(A)

CEV 3718-D3

Motor
Frequenz :             50 / 60Hz
Leistung :              1,1 / 1,3 kW

Spannung 50Hz :   230 / 400V
Spannung 60Hz :   220 / 380V
Strom 50Hz :          5,4 / 3,1 A
Strom 60 Hz :         auf Anfrage
Gewicht :                ca. 38kg
Schalldruckpegel : 75 / 76 dB(A)

CEV 3718-D4

Motor
Frequenz :             50 / 60Hz
Leistung :              1,5 / 1,8 kW

Spannung 50Hz :   230 / 400V
Spannung 60Hz :   220 / 380V
Strom 50Hz :          6,1 / 3,5 A
Strom 60 Hz :         8,15 / 4,7 A
Gewicht :                ca. 42kg
Schalldruckpegel : 75 / 76 dB(A)
